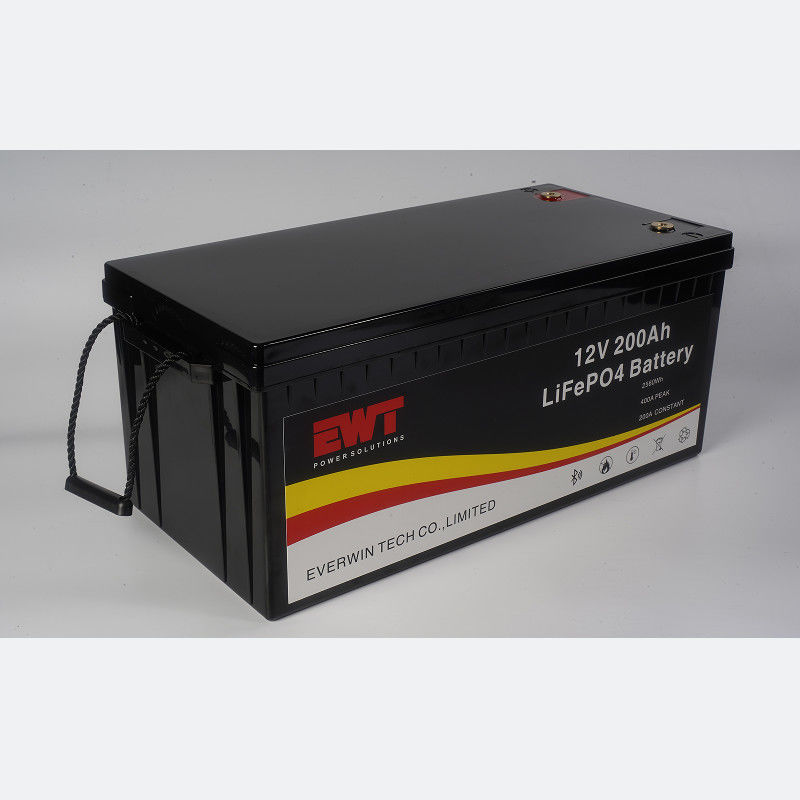

12V 200Ah 26650 32700 Lithium Iron Phosphate Battery Energieopslag Batterijpakket

12V 200Ah 26650 32700 Lithium Iron Phosphate Energy Storage Battery Pack

Ontwerp van het laadcircuit van lithium-ionbatterijen

Volgens de structurele kenmerken van lithium-ionbatterijen moet de maximale afsluitingsspanning 4,2 V bedragen en mag deze niet overladen worden.Anders zal de batterij worden gesloopt door te veel lithium ion op de positieve elektrode.Het heeft hoge laad- en ontladingsvereisten en kan worden geladen met een speciale constante stroom- en constante spanningsoplader.het wordt overgedragen op constant spanningsopladenDe batterijcapaciteit (zoals een batterij van 1350 mAh,de laadstroom kan tussen 135 en 2025 mA worden geregeld)De traditionele laadstroom kan worden geselecteerd met ongeveer 0,5 keer de batterijcapaciteit en de laadtijd is ongeveer 2-3 uur.

Vanwege de interne structuur van de lithium-ionbatterij kunnen de lithiumionen niet allemaal naar de positieve elektrode gaan tijdens de ontlading.en een deel van de lithiumionen moet aan de negatieve elektrode worden vastgehouden om ervoor te zorgen dat de lithiumionen tijdens de volgende lading soepel in het kanaal kunnen worden ingebedOm ervoor te zorgen dat na ontlading een deel van de lithium ionen in de grafietschaal blijft, wordt de batterij in de grafietschaal gecomprimeerd.de minimale spanning aan het einde van de ontlading moet strikt worden beperktDe ontladingsspanning is meestal 3,0 V/cel en de minimale spanning mag niet lager zijn dan 2,5 V/cel.De duur van de ontladingstijd van de batterij hangt af van de capaciteit van de batterij en de grootte van de ontladingsstroom.

Het principe van het laadcircuit van de lithium-ionbatterij

Principe: Laad de batterij op een constante spanning om ervoor te zorgen dat deze niet overladen wordt. De ingangsstroom is 3 volt hoger dan de spanning van de geladen batterij.W1 en TL431 vormen een nauwkeurig verstelbaar spanningsregelaarscircuit, Q2, W2 en R2 vormen een instelbaar constant stroomcircuit, en Q3, R3, R4, R5 en LED zijn oplaadindicatiecircuits.de laadstroom zal geleidelijk afnemen, en de spanningsdaling op de R4 zal afnemen wanneer de batterij volledig is opgeladen, zodat Q3 wordt afgesloten, en de LED wordt uitgeschakeld, om ervoor te zorgen dat de batterij voldoende kan zijn,Blijf 12 uur laden nadat het indicatorlicht is uitgeschakeld.Bij gebruik dient u een geschikte radiator voor Q2 en Q3 te installeren.
